Cabina elettrica di trasformazione
Dertal Impianti di Arzachena si occupa anche della manutenzione delle cabine elettriche.
Cosa è
La cabina elettrica di trasformazione è costituita dall’insieme dei conduttori, apparecchiature e macchine atte alla trasformazione della tensione, fornita dalla rete di distribuzione a media tensione (es. 15 kV in MT), ai valori di tensione per l’alimentazione delle linee in bassa tensione (230 V, 400 V in BT). Le cabine elettriche possono essere classificate in cabine pubbliche e cabine private:
Cabine pubbliche

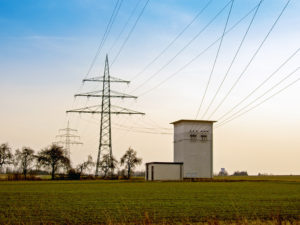

Sono di pertinenza della società di distribuzione dell’energia elettrica ed alimentano le utenze private in corrente alternata monofase a 230V o trifase a 400V. Si dividono a loro volta in cabine di tipo urbano o rurale costituite da un solo trasformatore di potenza contenuta. Le cabine urbane si distinguono perché sono generalmente costruite in muratura mentre quelle rurali sono spesso installate all’esterno direttamente sul traliccio della MT.
Cabine d’utente
Sono di proprietà dell’utente e possono alimentare sia utenze civili come scuole, ospedali, ecc. sia utenze di tipo industriale con fornitura dalla rete pubblica in MT. L’utente deve mettere a disposizione della società distributrice un apposito locale, accessibile al personale della società, in cui saranno installati i gruppi di misura con i relativi TA e TV e le apparecchiature di manovra di competenza della società di distribuzione.

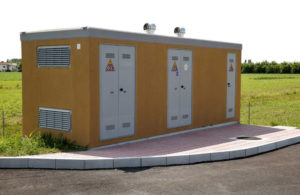

Le soluzioni costruttive possono essere varie, anche se negli ultimi tempi si va sempre più diffondendo l’impiego di cabine contenute in armadi metallici di tipo prefabbricato.
Spesso, al di sotto dei 30 kW, la fornitura è effettuata in BT (anche se sono frequenti forniture fino a 100 kW e oltre). La decisione di fornire l’energia in BT o in MT spetta normalmente alla società di distribuzione ed è legata a diversi fattori, quali le condizioni della rete locale, la distanza dell’utenza dalla cabina primaria, ecc.
L’utente da parte sua, quando è possibile scegliere tra fornitura in BT e fornitura in MT, in base ad un’analisi dei costi può decidere se scegliere l’una oppure l’altra soluzione.
L’energia fornita in MT ha un costo al kWh inferiore rispetto a quella fornita in BT. Anche se bisogna valutare il tempo di ammortamento della cabina di trasformazione, quantificabile in circa uno o due anni, il costo è comunque ampiamente compensato dal basso prezzo per kWh dell’energia fornita in MT.
A cosa serve
La cabina di trasformazione è il complesso dei conduttori, delle apparecchiature e dalle macchine atte a trasformare la tensione fornita delle linee MT ai valori di alimentazione delle linee BT.
A chi sono rivolte
In genere le cabine d’utente o private sono cabine che appartengono ad un utente e possono alimentare utenze civili come ad esempio le scuole e gli ospedali, ma anche le utenze industriali. L’utente deve rendere possibile l’accesso di un locale apposito al personale della società che distribuisce l’energia.
Di solito, sotto i 30 KW l’energia è fornita in bassa tensione, anche se la scelta di fornire energia in bassa o media tensione dipende dalla società di distribuzione e da fattori come la condizione della rete locale e la distanza tra la cabina e l’utente. Anche l’utente, dal canto suo, in base ai costi e alle proprie necessità, può decidere se avere bisogno di una fornitura in bassa tensione o di una fornitura in media tensione.
Di solito il costo dell’energia in media tensione è più basso del costo della fornitura di energia a bassa tensione.
